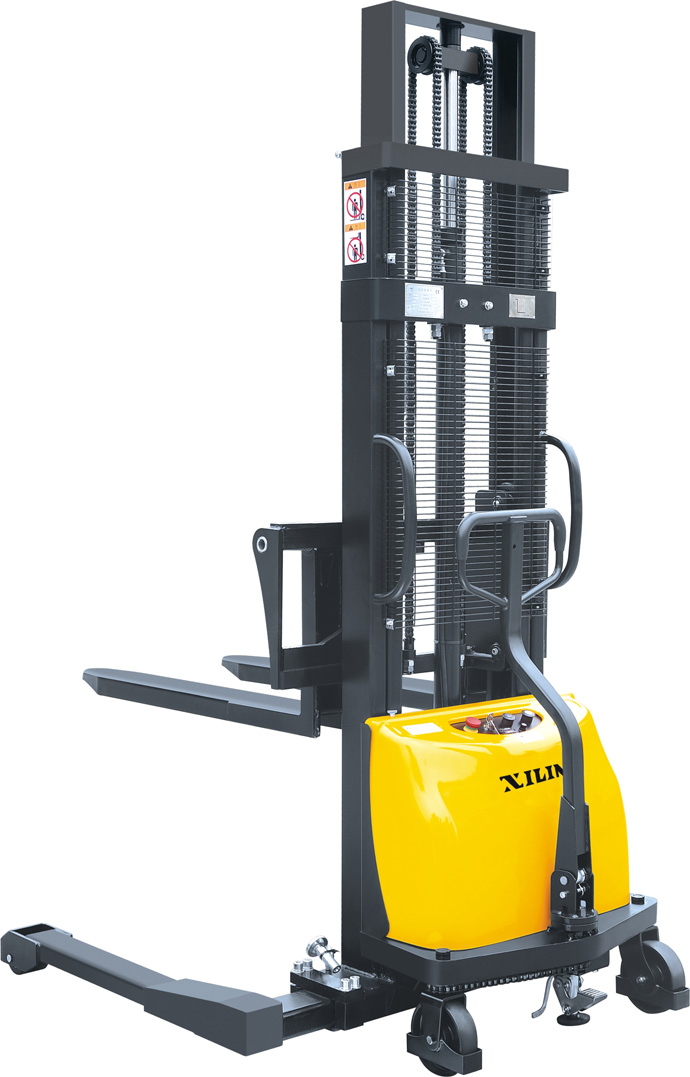

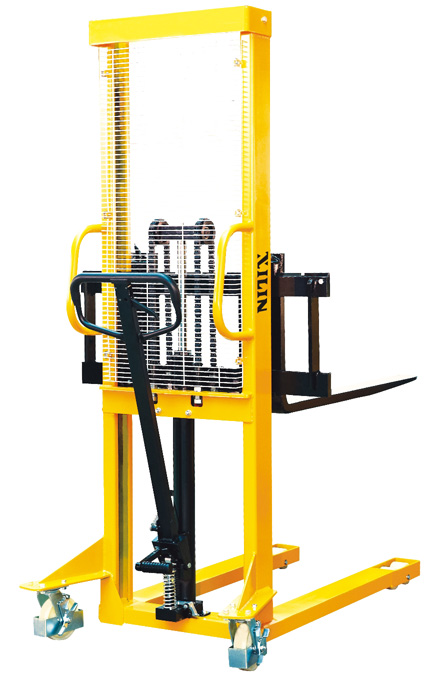

全电动堆垛车的应用


车型描述:

全电动托盘堆垛车,是采用蓄电池为动力源,以交流电机为动力,通过齿轮传动驱动车辆行走,货叉的起升靠直流电机和液压传动,推动油缸上下运动起升货叉和货物。由于该车的行走与起升都是采用电动,驾驶方式为步行式,转向操作为舵把式转向,所以它具有省力、效率高、货物运行平稳、操作简单、安全可靠、噪音小、无污染等特点。该车采用24伏大容量电瓶,大大延长了一次充电后使用的时间。

该车适用于在硬质、平坦的地面进行货物搬运作业。

使用环境:

 a.海拔高度不超过1000米;

    b.周围空气温度不得超过+40,不低于-25

  c.当环境温度为+40时,相对湿度不超过50%,在较低温度时,允许有较大的相对湿度;

    d.硬质、平坦的地面。

           e.禁止在易燃易爆或酸碱等腐蚀性环境中使用本车。

结构简介:

     该车主要由车架、门架、货叉、起升油缸、操作手柄、转向器、驱动轮、蓄电池组、液压动力单元、电器控制系统等部件组成。

    使用和操作说明:

全电动托盘堆垛车的行走和起升都是以蓄电池为动力源,用以短距离搬运货物和对货物进行堆垛;正确的使用和操作车辆会为您的工作带来很大的方便,以不正确的方法操作和使用车辆,将会损坏车辆或给您的人身安全和货物带来危险。

    使用前:

    在使用前请检查车辆是否正常:液压管路有无漏油,各支撑轮是否能正常工作,有无阻死现象,严禁使用有故障的车辆。

       检查蓄电池是否有电方法如图1所示,将电源总开关向外拉出打开总电源,打开手柄上的电门锁,检查车辆仪表台上的电能表,若0端一格亮,则表明此时蓄电池已没有电,应对蓄电池进行充电,严禁在没有电的情况下使用车辆,这样会大大的减少蓄电池的使用寿命,甚至会损坏蓄电池。

    检查车辆制动是否正常;检查车辆起升,下降,前后行驶等动作是否正常;检查车辆的紧急反向动作是否正常。

   使用中:

加速器旋钮:用于控制车子的行驶方向以及车子的行驶速度。需要进行行驶作业时,首先要将操作舵把扳车子处于断电制动状态,无法行驶。当操作舵把处于B区,并将加速器旋钮朝一个方向转动时,车子即朝该方向行驶,行驶速度随旋钮的旋转幅度增大而加快。当您将加速器旋钮朝另一个方向转动时,车子即朝另一个方向行驶,行驶速度随旋钮的旋转幅度增大而加快。

注:该车在驱动轮电机出轴端装有傍磁式制动器,在操纵转臂的转轴上装有凸轮和微动开关,当转臂成45°±35°堆垛车才能通电运行,大于和小于此角度,堆垛车都断电制动,此时才可以起升货物,在起升货物时车辆不能行驶,即:当操作手柄处于A区或C区时车辆只能起升或下降,不能行驶;当操作手柄处于B区时,车辆能行驶也能起升和下降。在以后的文字叙述中不再特别说明操作手柄的工作位置,即:车辆手柄在A区或C区,车辆无法行驶,只能升降,车辆行驶时手柄必然要在B区。

操作手柄上有一个慢速按钮,当按下慢速按钮并转动加速旋钮时,车子将以慢速行驶,此种状态适合于转弯、堆跺以及取货进出货架时使用。当释放慢速按钮并转动加速旋钮时,车子将以正常速度行驶。

     安全接通高度:

     提升高度大约在1.8米时(根据所装配的提升门架):高于安全接通高度时, 堆垛车将减低行驶速度至大约3km/h;

     搬运和堆垛的操作:

    向外拉出电源总开关打开总电源,打开电门锁,将车辆开到货堆附近(货叉头部距离货堆30公分处),按下下降按钮,调整货叉高度到适当位置,将货叉缓慢的尽可能深地插入到货物托盘,按下上升按钮,至货叉距离地面20—30公分高度,开动车辆到货架位置并缓慢停靠到货叉头部距离货架30公分处,按下上升按钮,货叉上升至货架适当高度(托盘底部高于货架10公分左右),将货物缓慢移到货架准确位置处,按下下降按钮,将货物小心地放在货架上,并使货叉脱离开货物,缓慢开动车辆,使货叉移出货物托盘(货叉头部距离货架30公分处),将货叉降到距离地面30公分左右,将车辆开离货架。在行驶过程中应注意前后左右有无障碍,转弯时要减速行驶;

    从货架上取下货物的操作:

    向外拉出电源总开关,打开总电源,打开电门锁,将车辆开到货架附近(货叉头部距离货架30公分处),按下下降按钮,调整货叉高度到货架适当位置,将货叉缓慢的尽可能深地插入到货物托盘,按下上升按钮,托起货物至货物托盘底部距离货架10公分高度,缓慢开动车辆使货缓慢移出货架(货叉头部距离货架30公分处),按下下降按钮,货叉下降到距离地面20—30公分高度,将车辆开离货架,行驶到需要的位置后缓慢将车辆停稳,按下下降按钮,将货物放下,使用货叉完全脱离货物,将货叉缓慢移出货物托盘。

   使用过程中,异常情况的处理:

    按下上升按钮时货叉可以上升,而当松开上升按钮时货叉仍在上升,处于上升失控状态,此时应当立即按下电源总开关切断电源。并将车辆移到安全位置,用手动的方法将货物降下,对车辆的电路进行检修。

    在使用过程中如果发现制动失灵,必须立即停止使用,并对车辆进行检修。

       车辆在前进时若将操作人员推到墙壁或其它物体上时,只要操作手柄顶部的紧急反向开关按钮按下,车辆会自动向后反向行驶,而不致使操作人员受到伤害。

使用后:

     使用后将车辆停放在固定的停放位置,并按规定的事项进行日常保养。并对车辆进行充电。

    新车启用前的检查和维护

为遵循有关行业规定及保证车子在运输中的绝对安全考虑,新出厂的车子可能在第一次启用前蓄电池内部均未带电解液(除内地销售外)

车子在出厂时随车备有配制好的蓄电池电解液。在第一次使用前由专业人员将蓄电池电解液灌入蓄电池内。首先,将车子置于通风良好的场所,打开蓄电池箱盖,并将蓄电池顶部塑料盖全部掀开。用塑料漏斗将装有蓄电池电解液的塑料壶提起,慢慢将电解液灌入蓄电池内,直至能看到液面。待全部蓄电池灌满后,按5.1初充电的操作要求对电瓶及时进行初充电。

日常检查

检查液压油油位:

将货叉降到最低位置,加油量为12L。液压油选用推荐牌号。

检查蓄电池电量;

参见蓄电池的使用和维护。

根据需要检查

清洗车子;

检查并拧紧各紧固件;

检查车轮损坏情况;
